Architetture temporanee in legno: il metodo Segal

Messo a punto negli anni Sessanta, il metodo Segal ha imposto un modello ancora praticato per l'autocostruzione di architetture temporanee in legno

image_pdf



Le architetture temporanee in legno costruite col metodo Segal si rifanno a un sistema costruttivo messo a punto da Walter Segal negli anni Sessanta. Tutto accadde per caso nel 1963, in occasione della costruzione della propria residenza a Londra. Per minimizzare i costi e i tempi di esecuzione, Segal decise di realizzare una baracca in legno (Temporary House) che avrebbe dovuto essere smontata alla fine del cantiere e i pezzi rivenduti sul mercato, giusto a fianco del cantiere per alloggiare sé e la sua famiglia per il periodo di tempo necessario alla costruzione dell’edificio.

Con questo obiettivo Walter Segal partì dall’ipotesi di utilizzare delle pezzature economiche di legno disponibili senza operare tagli, fori o lavorazioni inutili che avrebbero aumentato il tempo necessario alla realizzazione, prodotto degli sfridi di materiale e diminuito il valore residuo dei pezzi recuperati alla fine del processo.



Il modello costruttivo a portali in legno è derivato dal sistema a Balloon Frame.

Il progetto della pianta della costruzione è impostato su una maglia modulare quadrata 60×60 cm, in cui trovano posto sia la struttura portante sia le partizioni verticali, derivate dai pannelli isolanti disponibili in commercio, intervallati da uno spazio di 5 cm per permettere il posizionamento della struttura portante. Su questa griglia è definito il disegno della pianta, avendo come unici vincoli gli ingombri dei pilastri e con un interasse massimo fra loro di 6 moduli (pari a 385 cm).



Pianta delle fondazioni e dei moduli, e pianta strutturale del piano terra





Una volta definita la griglia modulare viene redatto il progetto della struttura in portali verticali a giunti rigidi, realizzati a terra e accatastati al suolo.

Gli elementi in legno utilizzati hanno una sezione di 5×20 cm (più raramente 5×17,5 cm) e una lunghezza fino a 7 m, che vincola l’altezza massima (due piani) raggiungibile dalla costruzione. Nella soluzione originale, i collegamenti tra gli elementi strutturali erano realizzati con barre filettate passanti bloccate da dadi e rondelle, per smontare completamente la struttura nei suoi elementi componenti, con la possibilità di montare e rimontare più volte gli elementi senza degradare le connessioni.

L’attacco della struttura al terreno può avvenire per semplice appoggio dei telai su fondazioni puntiformi in calcestruzzo. Una volta preparati, i portali vengono puntati a terra in corrispondenza delle fondazioni e posizionati verticalmente, assicurati con tiranti provvisori in attesa che la struttura sia completamente irrigidita. Poi si procede al montaggio delle travi secondarie, appoggiate a quelle principali attraverso un listello di sezione 5×5 cm che funge da sostegno.

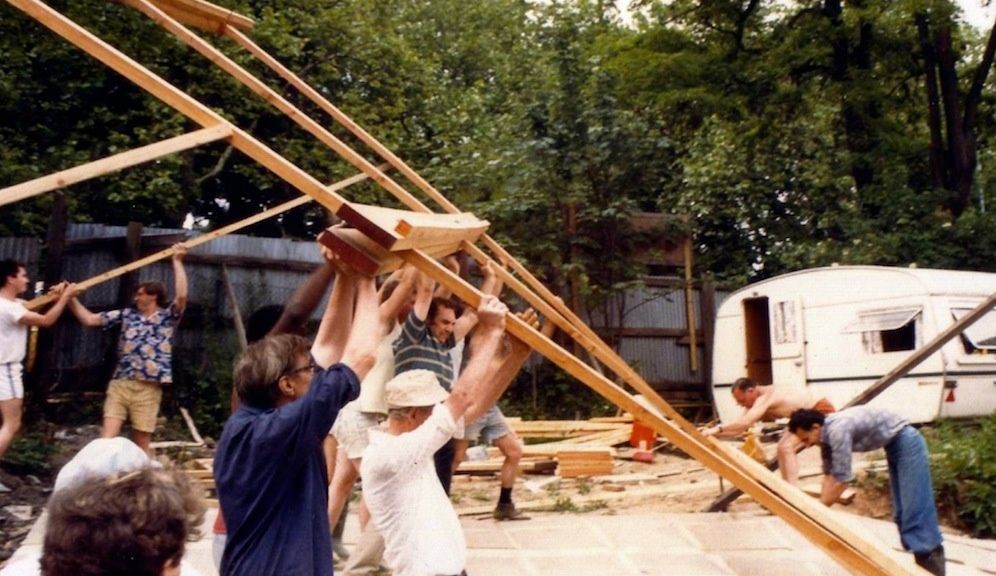

Esempio di messa in opera di un telaio realizzato terra









Il solaio di terra, sospeso verso l’esterno, è costituito da assi di legno appoggiate alle travi secondarie sulle quali viene posato del materiale isolante morbido. Gli impianti presenti vengono fatti passare al di sopra di questo strato e, successivamente, viene chiuso il solaio superiormente con un altro strato di assito.

Per le pareti esterne si procede più o meno nello stesso modo: sono costituite all’esterno da uno strato resistente alle intemperie mentre all’interno sono di solito rifinite con un pannello di cartongesso. Il fissaggio dei pannelli esterni di finitura garantisce la realizzazione di uno spazio protetto in cui lavorare, mentre l’isolamento in lana di legno di 5 cm viene posizionato dall’interno tra gli elementi strutturali così come gli impianti tecnici, evitando inutili lavorazioni successive su uno stesso elemento. Le pareti sono assemblate montando dei listelli in legno verticali, detti cover strip, per coprire le giunture fra i pannelli e i montanti in legno (5×5 cm) e per migliorare la resistenza all’aria della parete. I montanti verticali vengono assicurati alla struttura portante attraverso chiodatura. Tutte le condutture impiantistiche presenti sono ospitate all’interno delle intercapedini e sono facilmente ispezionabili e manutenibili procedendo allo smontaggio dei pannelli di rivestimento interni.

Il progetto originale della casa provvisoria realizzata da Segal prevede una copertura piana che lascia la massima libertà di divisione degli spazi interni sottostanti. L’impianto modulare permette inoltre una grande flessibilità poiché i pannelli possono essere rimossi e posizionati altrove senza sconvolgere l’intera struttura dell’edificio, ottimizzando le funzioni richieste ad architetture temporanee.





Nonostante fosse prevista come provvisoria, la prima abitazione realizzata con questo procedimento dopo oltre 50 anni è ancora in ottimo stato di conservazione.

Dopo la Temporary House, Segal venne contattato per la costruzione di altri edifici con questo tipo di struttura nel quartiere di Lewisham, sempre a Londra. Anche dopo la sua morte, la Fondazione che porta il suo nome, ha continuato a operare progettando e realizzando diverse centinaia di edifici, la maggior parte dei quali realizzati da gruppi di autocostruttori.







Mill Lane Garden Project, edificio realizzato con la tecnica costruttiva Segal a Londra
