Pas dans le vide: un ‘guscio’ di vetro sospeso a 3.842 metri

image_pdf

Sul massiccio del Monte Bianco, a 3.842 metri, nel sito Aiguille du Midiè stata recentemente inaugurata una realizzazione per diversi aspetti unica: Le Pas dans le vide, Passo nel vuoto. Questo guscio di vetro ultra trasparente, costruito attorno ad una struttura metallica, è sospeso nel vuoto ed è stato voluto dal gestore del sito, la Compagnie du Mont Blanc.

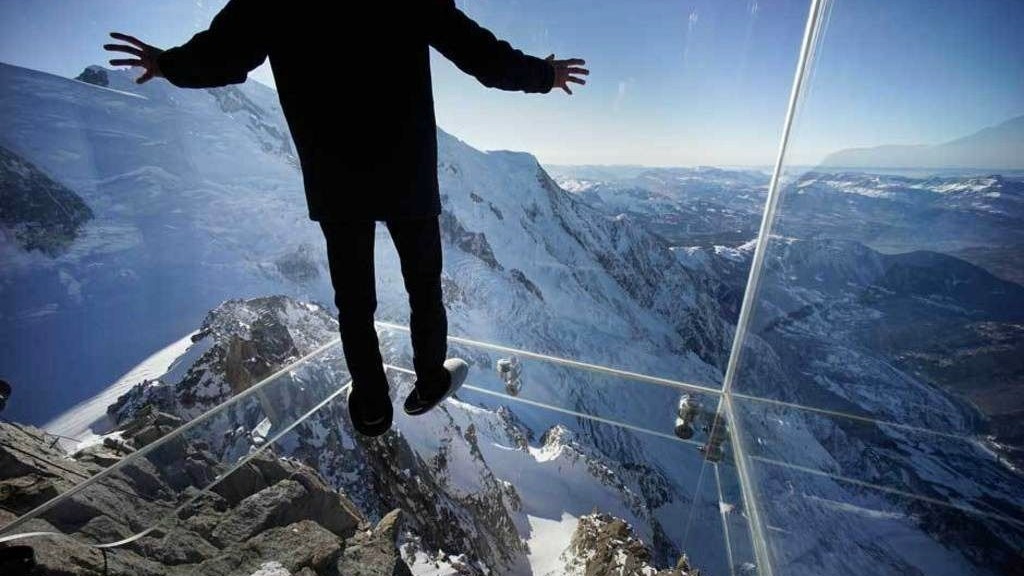

Accessibile dal terrazzo, si entra in un box di vetro, trasparente su 5 lati – 3 lati, un soffitto, un solaio – di 2 metri di larghezza, 1,70 metri di profondità e 2,45 metri d’altezza, e ci si trova immersi nella natura, con oltre 1.000 metri di vuoto sotto i piedi.

Questa attrazione consente ai visitatori di ‘afferrare’ il vuoto in modo eccezionale e di ammirare vedute vertiginose. “Il Passo nel voto” è una novità a questa quota, una novità per i materiali utilizzati, una novità per le tecniche impiegate, una novità per le condizioni estreme che può subire questo sito durante tutto l’anno. L’opera è stata testata per resistere a venti di più di 220 km/h e ad un’escursione termica di 60°.


Calcoli e prove sulle resistenze meccaniche degli assemblaggi vetro/metallo

A differenza da ciò che è già stato realizzato nel Grand Canyon, qui la gabbia di vetro è totalmente sospesa a degli alberi metallici. Ci sono voluti due anni di calcoli e di studi per portare a termine la realizzazione di questo lavoro. Le prove si sono svolte principalmente sulla caratterizzazione delle resistenze meccaniche degli assemblaggi vetro/metallo.


I calcoli degli elementi finiti, nonché le diverse prove, sono state eseguite dallo studio tedesco Verrotec al fine di verificare le sollecitazioni nei fori di assemblaggio. I vetri sono collegati tra di loro da attacchi puntuali e da fissaggi trasversali. Le forature, per attraversare gli attacchi, rappresentavano la sfida principale per la concentrazione delle sollecitazioni.

Le prove hanno dimostrato che anche in caso di rottura di una delle lastre di vetro che compone la stratificazione, la resistenza ai carichi rimane invariata. Due test, che simulavano le sollecitazioni in condizioni reali d’utilizzo, sono stati necessari per assicurarsi la fattibilità dell’assemblaggio e permettere agli installatori di addestrarsi alle specificità di questa installazione particolare e inconsueta.


La scelta del vetro

La parola dominante per quest’opera era la trasparenza e, per rispondere a tale obiettivo cruciale, il vetro il più appropriato è il vetro extrachiaro a basso contenuto di ferro Pilkington Optiwhite che nonostante l’assemblaggio in tri-strato rimane di una trasparenza ineguagliata. I calcoli e le prove realizzate nel quadro dell’ottenimento della certificazione hanno definito un complesso vetro stratificato di sicurezza composto da 3 lastre di vetro Pilkington Optiwhite 12 mm temprato con Hst. L’assemblaggio è stato realizzato con un intercalare di tipo SentryGlass.

La scelta del vetro Pilkington Optiwhite non è stata banale, si tratta di un vetro Float di colore molto neutro a bassissimo tenore di ossido di ferro; è praticamente incolore e non presenta nessuna colorazione verde comune agli altri tipi di vetro. E’ dunque ideale nelle applicazioni dove gli angoli sono visibili e laddove si desidera la massima trasparenza. Le sue proprietà di trasmissione luminosa sono superiori dell’1% per i vetri Float di spessori da 3 mm e del 6% superiori al vetro Float trasparente di spessore 15 mm.

Hanno partecipato al progetto

Appaltatore

Compagnie du Mont Blanc

Progettista

M’Architecte

Imprese

Er2i Ingenierie

Facciate

Laubeuf

Trasformatore Vetraio

Dania Vitrage

Ufficio di controllo tecnico

Apave

Pierre Martin

Direction technique – Service bâtiment

Façades légères – Ouvrages verriers

Produttore Vetro

Pilkington – Nsg Group

Fotografo

Joëlle Bozon
